Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Moderator: Ulrich
-
- Beiträge: 5
- Registriert: Mi 29. Dez 2021, 14:32
Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Guten Tag zusammen und ein großes Lob für dieses Projekt. Wenn es schon eine Wunschliste gibt, dann würde ich diesen Wunsch gerne äußern. Vielen Dank für die Viele Arbeit. Wirklich großartig, Danke !
-
- Beiträge: 5
- Registriert: Mi 29. Dez 2021, 14:32
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Tja, ich habe mich grad mit dem Hersteller auseinander gesetzt. Sie sind wirklich extrem unfreundlich, wollen keine Infos herausgeben und sagen immer wieder, das die usb sowie die rs232 Schnittstelle nutzlos sind. Es sollte angeblich ursprünglich mal eine Pc Software geschrieben werden, was aber wieder verworfen wurde. Auf Nachfrage, warum ein Usb Kabel beiliegt, wurde mir gesagt, dass ich es doch für meinen Drucker nutzen könnte. Hier stößt man leider auf Granit.
- Ulrich
- Administrator
- Beiträge: 5974
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 838 Mal
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Das stimmt. Es gibt sehr freundliche und aufgeschlossene Hersteller und leider auch das komplette Gegenteil. Das erfahre ich leider täglich.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
- simon.s
- Beiträge: 50
- Registriert: Sa 27. Feb 2021, 19:30
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 5 Mal
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Hallo,
Sieht aus wie viele andere auch, Nachbau oder Original....
würde mit Regler 26 probieren.
Gruß
Sieht aus wie viele andere auch, Nachbau oder Original....
würde mit Regler 26 probieren.
Gruß
Ich wohne da wo Ihr Urlaub macht
16x Amerisolar 320 FullBlack - 5,12KWp
Axpert III 5048 + 16S DalyBMS
16x Winston 160Ah + 16x 240Ah China LiFePo4
16x Amerisolar 320 FullBlack - 5,12KWp
Axpert III 5048 + 16S DalyBMS
16x Winston 160Ah + 16x 240Ah China LiFePo4
-
- Beiträge: 5
- Registriert: Mi 29. Dez 2021, 14:32
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Hallo!
Hat den hier zufällig jemand so ein Teil (also den genannten Inverter) und das WifI Modul dazu?
Wenn ja, wäre es möglich mal das Kabel RJ45 auf DB9 durchzumessen. Also welcher Pin ist mit welchem Verbunden.
Hab inzwischen einen meiner Wechselrichter zerlegt: An der seriellen Schnittstelle hängen 4 Optokoppler (2 als Eingang, 2 als Ausgang geschaltet)
Pin4 scheint Signal Ground zu sein. Mehr hab ich noch nicht. Aber irgendwie bringen wir das Teil schon zum Reden
LG
Christian
Hat den hier zufällig jemand so ein Teil (also den genannten Inverter) und das WifI Modul dazu?
Wenn ja, wäre es möglich mal das Kabel RJ45 auf DB9 durchzumessen. Also welcher Pin ist mit welchem Verbunden.
Hab inzwischen einen meiner Wechselrichter zerlegt: An der seriellen Schnittstelle hängen 4 Optokoppler (2 als Eingang, 2 als Ausgang geschaltet)
Pin4 scheint Signal Ground zu sein. Mehr hab ich noch nicht. Aber irgendwie bringen wir das Teil schon zum Reden
LG
Christian
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Zwischenergebnis:
Die Belegung des RJ-45-Steckers (als RS232) scheint etwas unkonventionell. Soweit ich bis jetzt herausgefunden habe ist:
PIN1: hoch wahrscheinlich TXD
PIN2: hoch wahrscheinlich RXD
PIN3: GROUND
PIN4: Versorgungsspannung für peripherie (z.B. WiFi-Dongle) (etwa +12V gegenüber GROUND
PIN5: unklar
PIN6: unklar
PIN7: unklar
PIN8: GROUND
TXD muss also einer der hier als unklar deklarierten Pins sein. Wahrscheinlich PIN5,6 oder 7.
Ich arbeite weiter daran.
Die Schnitstellen (RS232 und USB) sind gegenüber dem Rest des Inverters galvanisch getrennt, was wohl auch wichtig ist.
Alles weiterhin work in progress.
Nächster Schritt: MIt z.B. Software (z.B. SolarPower) einfach mal das Teil mit Daten bombardieren und sehen was zurück kommt.
Werde berichten ...
LG
Christian

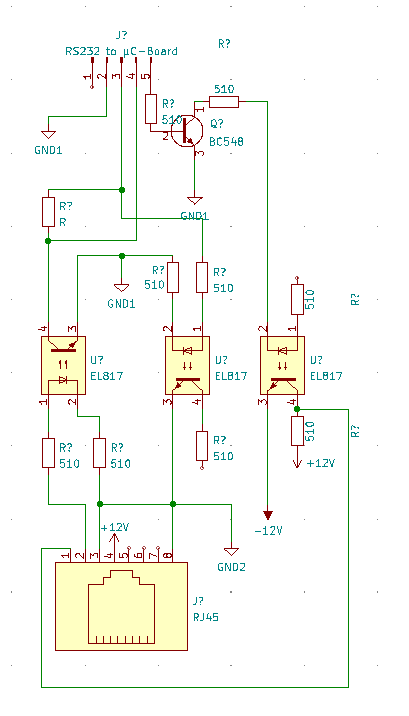

Im Anhang der Schaltplan soweit für das Auffinden der SIgnalleitungen nötig (sind natürlich keine BC548er Transistoren drauf aber NPN SMD-Teile)

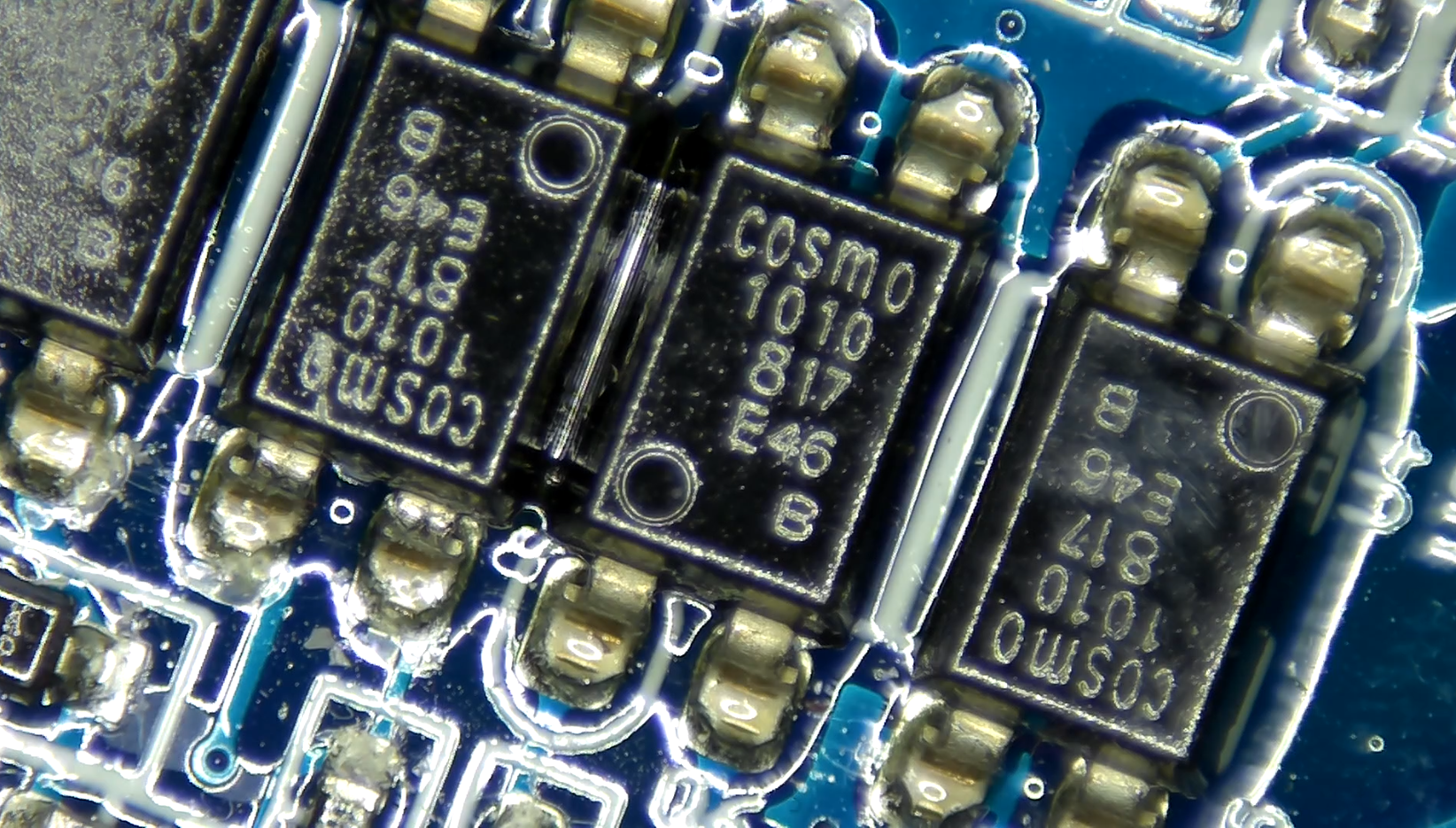

Drunter ein Foto mit dem Digitalauflichtmikroskop gemacht.
Die Belegung des RJ-45-Steckers (als RS232) scheint etwas unkonventionell. Soweit ich bis jetzt herausgefunden habe ist:
PIN1: hoch wahrscheinlich TXD
PIN2: hoch wahrscheinlich RXD
PIN3: GROUND
PIN4: Versorgungsspannung für peripherie (z.B. WiFi-Dongle) (etwa +12V gegenüber GROUND
PIN5: unklar
PIN6: unklar
PIN7: unklar
PIN8: GROUND
TXD muss also einer der hier als unklar deklarierten Pins sein. Wahrscheinlich PIN5,6 oder 7.
Ich arbeite weiter daran.
Die Schnitstellen (RS232 und USB) sind gegenüber dem Rest des Inverters galvanisch getrennt, was wohl auch wichtig ist.
Alles weiterhin work in progress.
Nächster Schritt: MIt z.B. Software (z.B. SolarPower) einfach mal das Teil mit Daten bombardieren und sehen was zurück kommt.
Werde berichten ...
LG
Christian
Im Anhang der Schaltplan soweit für das Auffinden der SIgnalleitungen nötig (sind natürlich keine BC548er Transistoren drauf aber NPN SMD-Teile)
Drunter ein Foto mit dem Digitalauflichtmikroskop gemacht.
-
- Beiträge: 29
- Registriert: Mi 23. Feb 2022, 10:57
- Hat sich bedankt: 9 Mal
- Danksagung erhalten: 5 Mal
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Ich habe mir auch so ein Teil zugelegt.
Habe mich gewundert daß keine Software CD vorhanden war.
Dann wurde ich auf einer Internetseite fündig.
https://www.mediafire.com/file/nymcu9k7 ... e.rar/file
Installation hat geklappt.
Allerdings will sie eine COM Port Verbindung!?
Der Wechselrichter hat keine RS232 Schnittstelle?
Da wäre ja die Belegung des RJ-45-Steckers (als RS232) sinnvoll.
Weiter bin ich noch nicht gekommen weil meine Anlage noch im Aufbau ist
Bin interresiert an weiteren Ergebnissen.
Grüsse aus Sachsen
Habe mich gewundert daß keine Software CD vorhanden war.
Dann wurde ich auf einer Internetseite fündig.
https://www.mediafire.com/file/nymcu9k7 ... e.rar/file
Installation hat geklappt.
Allerdings will sie eine COM Port Verbindung!?
Der Wechselrichter hat keine RS232 Schnittstelle?
Da wäre ja die Belegung des RJ-45-Steckers (als RS232) sinnvoll.
Weiter bin ich noch nicht gekommen weil meine Anlage noch im Aufbau ist
Bin interresiert an weiteren Ergebnissen.
Grüsse aus Sachsen
-
- Beiträge: 3
- Registriert: So 20. Mär 2022, 21:03
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Hallo,
ich habe mir diesen Wechselrichter vor ein paaar Tagen gekauft und musste auch ernüchtert feststellen, dass sich hinter den Download Icons für die Software keine Links befinden. Habe dann erfolglos versucht mit allen möglichen Tools eine verbindung zum Wechselrichter zu bekommen.
Letztendlich habe ich mir dann das Wi-Fi Modul gekauft und komme mit der Smartphone App auch in die Einstellungen und Daten. Habe dann versucht, mit dem seriellen RJ45 Kabel welches dem Wi-Fi Modul beiliegt eine Verbindung mit dem PC zu bekommen, aber auch das hat nicht funktioniert. Ich weiss einfach nicht, welches Protokoll da benutzt wird.
Hat jemand da neue Erkenntnisse oder kann ich helfen, indem ich die Kabelbelegung durchmesse?
Viele Grüße
Stefan
ich habe mir diesen Wechselrichter vor ein paaar Tagen gekauft und musste auch ernüchtert feststellen, dass sich hinter den Download Icons für die Software keine Links befinden. Habe dann erfolglos versucht mit allen möglichen Tools eine verbindung zum Wechselrichter zu bekommen.
Letztendlich habe ich mir dann das Wi-Fi Modul gekauft und komme mit der Smartphone App auch in die Einstellungen und Daten. Habe dann versucht, mit dem seriellen RJ45 Kabel welches dem Wi-Fi Modul beiliegt eine Verbindung mit dem PC zu bekommen, aber auch das hat nicht funktioniert. Ich weiss einfach nicht, welches Protokoll da benutzt wird.
Hat jemand da neue Erkenntnisse oder kann ich helfen, indem ich die Kabelbelegung durchmesse?
Viele Grüße
Stefan
-
- Beiträge: 3
- Registriert: So 20. Mär 2022, 21:03
Re: Powmr POW HVM5.5K-48V Hybrid Wechselrichter
Der Wi-Fi Adapter verbindet sich mit einem System namens Dessmonitor
https://www.dessmonitor.com/#/entry
und wird von einer Firma mit den Namen eybond bereitgestellt
Der Wi-Fi Adapter benutzt laut dieser Seite:
http://www.eybond.com/page192?_l=en
[Equipment layer communication protocol Modbus-RTU]
Werde in den nächsten Tagen versuchen darüber mit dem PC eine Verbindung herzustelen.
https://www.dessmonitor.com/#/entry
und wird von einer Firma mit den Namen eybond bereitgestellt
Der Wi-Fi Adapter benutzt laut dieser Seite:
http://www.eybond.com/page192?_l=en
[Equipment layer communication protocol Modbus-RTU]
Werde in den nächsten Tagen versuchen darüber mit dem PC eine Verbindung herzustelen.
