MPI 5K keine Daten

[Roetty]

Hallo,

ich habe meine alten MPI5K wieder in Betrieb genommen und bekomme ihn in Solaranzeige leider nicht mehr zum laufen. Ich hatte ihn 2022 bereits erfolgreich im Betrieb aber irgendwie klappt heute nicht mehr.

Ich habe Regler: 9 eingestellt und sonst in der config nix verändert.
Der WR hängt noch per Modbus an einem SDM630. Den WR habe ich dann über den 2. RS485 per USB-Adapter am RPI angeschlossen. Das hat damals so funktioniert.

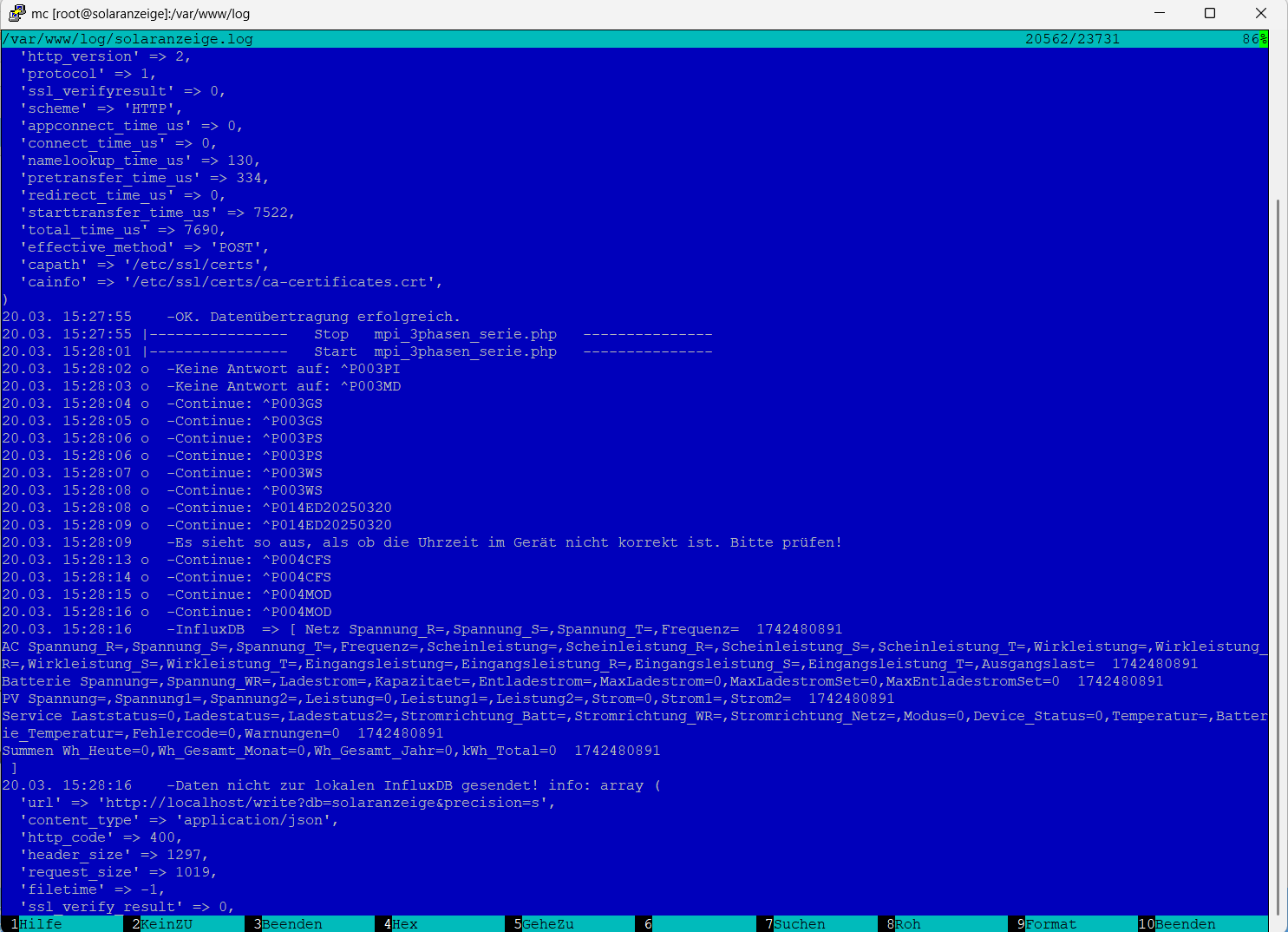

Hier mal der Auszug des Logs

Ich freue mich über Hilfe.

VG Rötty

[Ulrich]

Der MPI 5K hat keine MODBUS Scnittstelle und wird auch nicht per MODBUS ausgelesen. Der MPI 5K hat normalerweise einen "normalen" USB Anschluss und wird mit einem ganz normalen USB Kabel angeschlossen. Manche Geräte haben eine mini USB Buchse und manche Geräte einen Seriellen Anschluss. (Kein RS485)

Jetzt ist die Frage, was für ein Gerät hast du?

Die Fehlermeldung besagt, dass der Wechselrichter nicht antwortet. Das kann natürlich alles sein.

• Falscher Anschluss
• Falsche Geschwindigkeit
• Falsches Kabel
• usw.

[Roetty]

Hey Ulrich,

Ich habe einen MPI5K mit USB-Port. Also Kabel von USB-B auf USB-A. Das gleiche Kabel verwende ich auch für den Laptop. Damit komme ich auf den WR zum konfigurieren. Das gleiche USB Kabel nutze ich dann auch für den RPi.

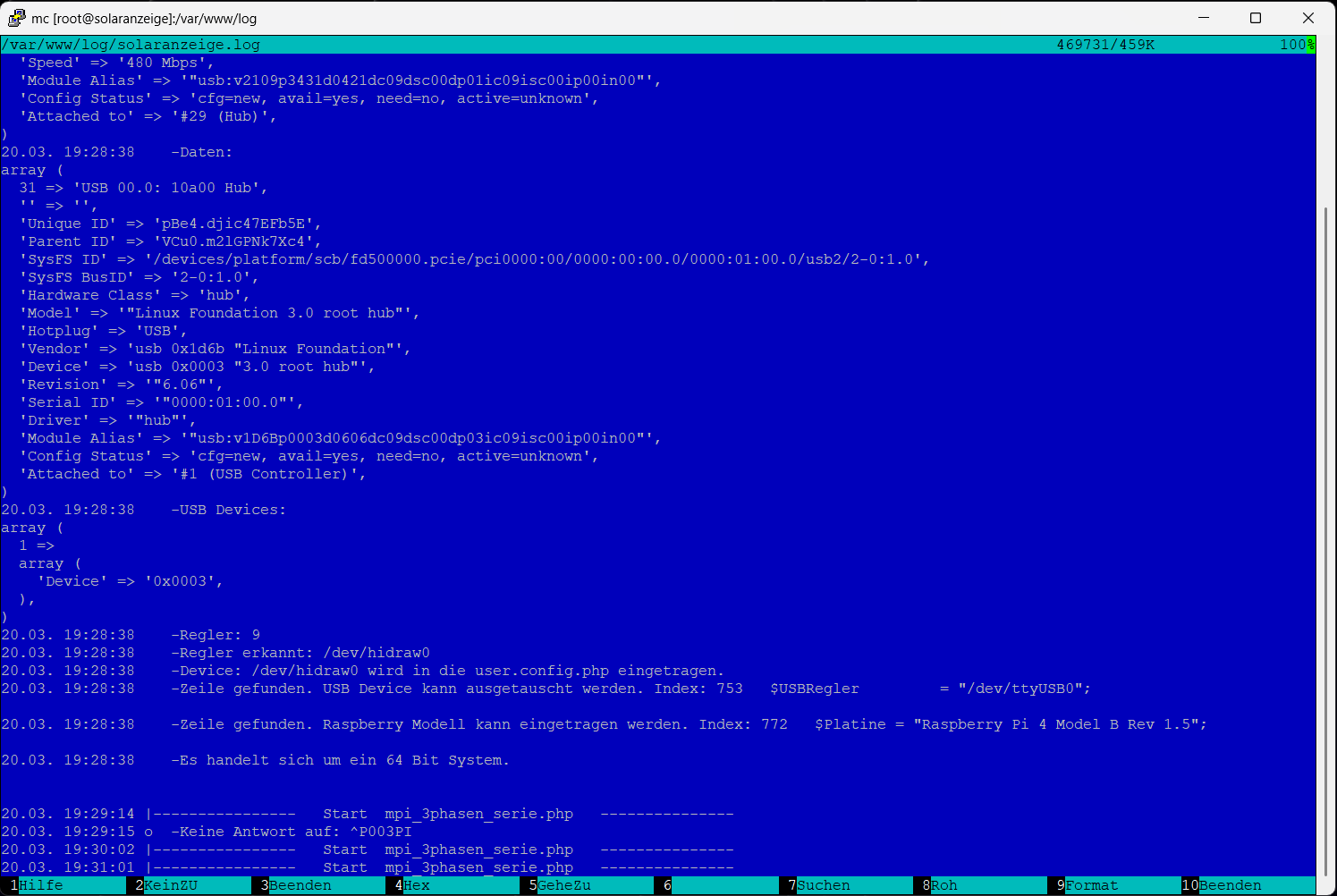

Hier der Screenshoot wenn der MPI5K per USB am RPi hängt.

Gibt es denn irgendwelche Einstellungen die ich noch ändern könnte? Anschlussseitig kann ich ja praktisch nichts ändern, oder? USB Kabel dran und los... Ich hab keine Ahnung was ich da machen könnte.

Vg Rötty

[Ulrich]

Die Verbindung ist eigentlich einfach und simpel.

Der Raspberry muss neu gestartet werden, nachdem das Kabel installiert wurde.

Beim Raspberry 4B gibt es USB Ports in Blau und in grau/schwarz. Bitte benutze ein schwarzen Port, keinen Blauen.
Die alten USB Kabel können nicht den neuen USB Standard. (blau)

[Roetty]

Guten Morgen,

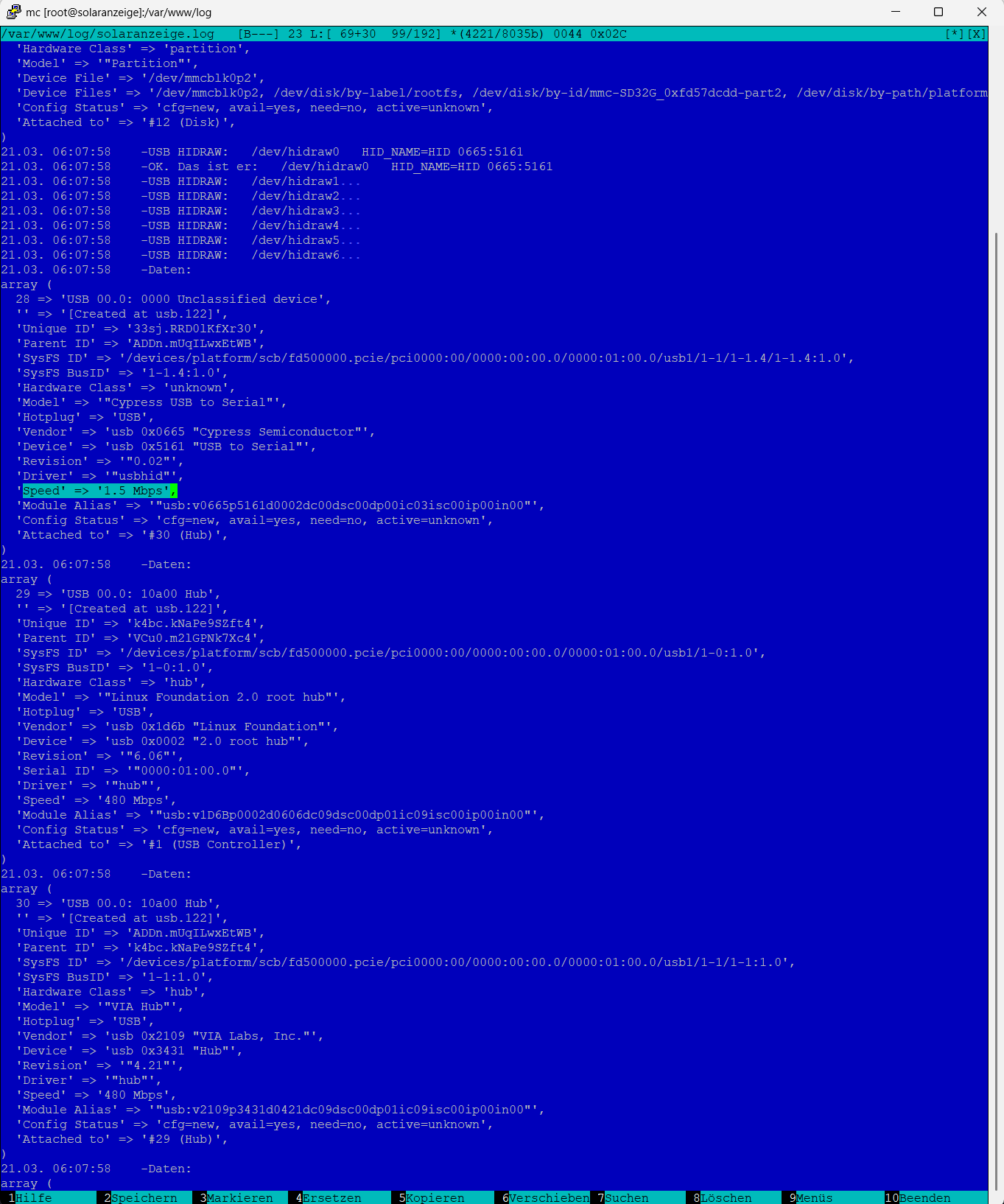

so, ich habe mal einen schwarzen Port am RPi verwendet. Anbei der Screenshoot.

Was mir auffällt ist, das jetzt der $USBRegler kein ttyUSB0 mehr ist, sondern der Hidraw ?!Ich hab leider nicht so viel Ahnung wie das zusammenhängt. Aber irgendwas scheint SA ja zu finden, oder?

VG Rötty

[Roetty]

Hier noch ein weiterer Auszug der log.

[Roetty]

So,
Ich habe jetzt alle 4 USB Ports am RPi sowie 2 Kabel getestet. Bei allem das selbe Problem. Hab auch SA nochmals komplett neu installiert. Keine Besserung.

Kann man am MPI evtl. Noch was einstellen?

Vg Rötty

[Ulrich]

Der MPI hat doch auch zusätzlich noch einen seriellen Port. Es gibt Geräte, die geben die Daten nur über den seriellen Port heraus. Kannst du diesen bitte einmal benutzen und alle anderen Verbindungen zu Geräten entfernen. Dazu benötigst du einen Seriell zu USB Adapter mit FTDI Chipsatz.

[TeamO]

Wenn Du Dir die Liste hier anschaust, solltest der Wechselrichter eigentlich über eine direkte USB-Verbindung ausgelesen werden.
Und wenn ich mir die Anleitung hier anschaue, bestätigt mir das diese Vermutung

SolarPower is a smart solar inverter monitoring software to monitor multiple devices via
USB and Serial port at the same time.

Somit stellt sich mir die Frage, wie Du darauf kommst, dass er über RS485 ausgelesen wird? Das hätte damals schon nicht funktionieren dürfen auf Regler 9.

[Roetty]

Hallo zusammen,

@TeamO:
Ich habe damals nicht mit RS485 ausgelesen sondern ganz normal über den USB Port. Den Anschluss des SDM630 habe ich über "RS485" gemacht. Also über die Modbus-Karte.

VG
